Кран шаровой стальной LD (Россия) приварной, стандартнопроходной

Кран шаровой стальной LD (Россия) приварной, стандартнопроходной

Прайс-лист.pdf
НаименованиеЦена
DN15 рукоятка | PN40 | L=170мм1 560 сом
DN20 рукоятка | PN40 | L=170мм1 670 сом
DN25 рукоятка | PN40 | L=170мм1 670 сом
DN32 рукоятка | PN40 | L=170мм1 770 сом
DN40 рукоятка | PN40 | L=190мм2 300 сом
DN50 рукоятка | PN40 | L=215мм2 500 сом
DN65 рукоятка | PN25 | L=250мм3 440 сом
DN80 рукоятка | PN25 | L=260мм4 700 сом
DN100 рукоятка | PN25 | L=280мм5 780 сом
DN125 рукоятка | PN25 | L=330мм12 850 сом
DN150 рукоятка | PN25 | L=360мм14 870 сом
DN200 рукоятка | PN25 | L=430мм30 250 сом
DN250 рукоятка | PN25 | L=510мм55 360 сом
DN300 редуктор | PN25 | L=730мм210 500 сом
Тип присоединения под приварку
Тип прохода стандартнопроходной
Тип шаровой
Материал шара нерж.
Страна происхождения
Россия
Температура рабочей среды
от -60 до +200oC
Комплект поставки
кран, паспорт
Срок службы
25 лет
Гарантия производителя
3,5 года
Тип затвора
рукоятка / редуктор
Корпус
12Х18Н10Т

Кран шаровой стальной LD (Россия) приварной

Кран шаровой стальной (кран шаровый) LD приварной предназначен для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих горячую воду, нефтепродукты и любые другие жидкие среды, по отношению к которым материалы крана коррозионностойки.

Спецификация материалов

  • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy).
  • Шар: нержавеющая сталь.
  • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409.
  • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13).
  • Уплотнение штока: EPDM, фторсилоксановый эластомер.
  • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon).
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера.

Управление

DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником.
DN 150-250: рекомендуется механический редуктор с червячной передачей.
DN 300-700: механический редуктор в комплекте.

Кран шаровой стальной LD (Россия) приварной



Основные технические характеристики

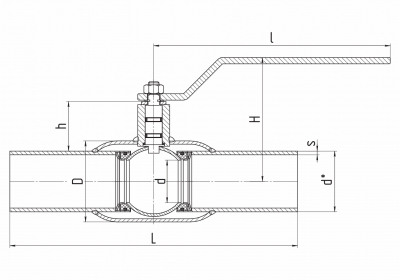

DN PN d d* s D H h I L
15 40 10 21,3 2,8 42 109 26 160 200
20 40 15 26,8 2,8 42 110 24 160 200
25 40 18 33,5 3,2 48 112 24 160 230
32 40 24 42,3 3,2 57 117 24 160 230
40 40 30 48 3,5 60 108 43 195 250
50 40 40 57 3,5 76 117 47 195 215
65 25 49 76 4 89 122 43 195 280
80 25 63 89 4 114 155 41 255 260
100 25 75 108 5 133 165 41 255 280
125 25 100 133 5 180 197 95 525 330
150 25 125 159 6 219 214 98 525 360
200 25 148 219 8 273 239 94 525 430
250 25 200 273 8 351 274 101 1030 510
300* 16 240 325 8 426 634 167 730
350* 16 300 377 10 530 690 196 730
400* 16 300 426 10 530 690 196 860
500* 16 390 530 10 630 870 170 970
600* 25 500 630 10 820 215 1143
700* 25 600 720 10 1020 285 1346

* поставляется с редуктором  в комплекте. Строительная высота указана с редуктором.
