Автоматический балансировочный клапан (регулятор перепада давления) R206С-1 Giacomini (Италия) компактного типа, резьбовой
Рабочая температура: от -10 до +110°С.
Максимальное рабочее давление: до 25 бар.
В комплект поставки входят: клапан, капиллярная трубка, переходные штуцеры G1/4.
| DN | Kvs | Цена (сом) | ||
|---|---|---|---|---|
| 15 | 1.55 м3/ч | 8 944 | ||
| 20 | 2.4 м3/ч | 9 672 | ||
| 25 | 4.3 м3/ч | 12 064 |
Автоматический балансировочный регулятор перепада давления R206С-1 Giacomini
Автоматический балансировочный клапан: регулятор перепада давления, внутренняя-внутренняя. резьба, в комплекте с импульсной трубкой 1 м. Компактная модель.
Диапазон регулирования 5-30 кПа или 25-60 кПа в зависимости от модификации.
Устанавливается совместно с Запорно-балансировочным клапаном R206B-1 или R206B
Технические данные
- Жидкости: вода, растворы на основе гликоля (макс. 50% гликоля).
- Диапазон температур: 5 ÷ 110 ° C (-20 ÷ 110 ° C с гликолевым антифризом).
- Макс. рабочее давление: 25 бар.
- Макс. перепад давления: 2 бар.
- Макс. перепад давления на мембране (капиллярная трубка отсоединена): 5 бар.
- Настройка перепада давления: 5 ÷ 30 кПа.
- Соединение для капиллярной трубки: 1/8 ”F (G, ISO 228).
Материалы
- Корпус: латунь EN12165 — CW602N (DZR).
- Другие компоненты: латунь EN12165 — CW617N.
- Мембрана: EPDM, изготовленная из нержавеющей стали AISI 304.
- Уплотнительное кольцо: EPDM.
- Пружина: нержавеющая сталь AISI 302.
- Ручка: PA 66 GF20.
- Капиллярная трубка: медь.

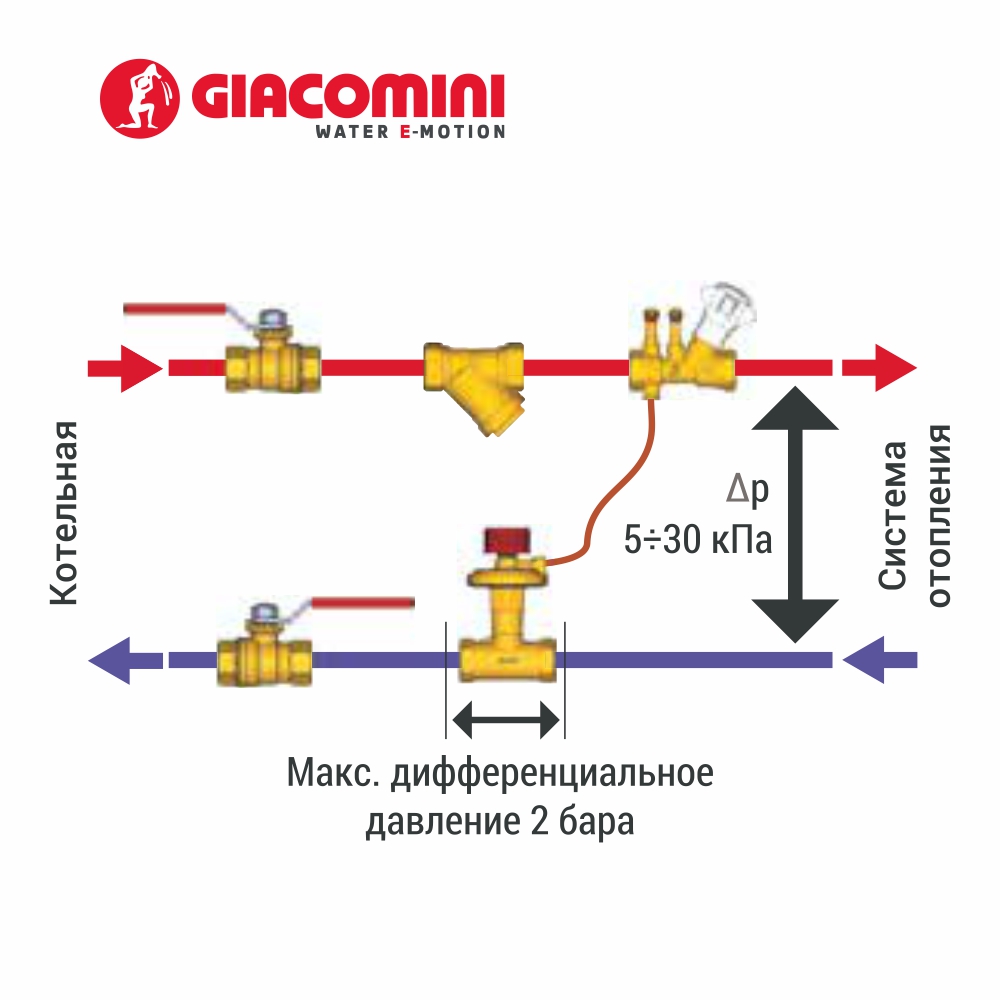

Автоматический балансировочный клапан: установка и функционирование
Балансировочный клапан R206C-1 — это регулятор перепада давления для поддержания постоянного перепада давления в любом гидравлическом контуре при любом расходе. Диапазон регулирования номинального перепада давления от 5 до 30 кПа. Клапан поставляется с капиллярной трубкой длиной 1 м, для подсоединения к штуцеру или регулятору расхода (например, R206B) на подающем трубопроводе.
Клапан R206C-1 рекомендован для регулирования систем с переменным расходом, таких как системы с термостатическими клапанами или коллекторами, управляющими несколькими циркуляционными контурами.
