Автоматический балансировочный клапан (регулятор перепада давления) R206С Giacomini (Италия), резьбовой
Рабочая температура: от -10 до +110°С.
Максимальное рабочее давление: до 25 бар.
В комплект поставки входят: клапан, капиллярная трубка, переходные штуцеры G1/4.
| DN | Kvs | Цена (сом) | ||
|---|---|---|---|---|
| 15 | 2.3 м3/ч | 14 872 | ||
| 20 | 3.5 м3/ч | 15 808 | ||
| 25 | 5.9 м3/ч | 20 072 | ||
| 32 | 7 м3/ч | 22 568 | ||
| 40 | 11.7 м3/ч | 30 368 | ||
| 50 | 13 м3/ч | 37 128 |
Автоматический балансировочный регулятор перепада давления R206С Giacomini
Автоматический балансировочный клапан: регулятор перепада давления, внутр.-внутр. резьба, в комплекте с импульсной трубкой 1 м.
Двойной диапазон регулирования 5-30 кПа и 25-60 кПа, переключение диапазона поворотным кольцом на клапане.
Устанавливается совместно с Запорно-балансировочным клапаном R206B-1 или R206B
Технические данные
- Жидкости: вода, растворы на основе гликоля (макс. 50% гликоля).
- Диапазон температур: 5 ÷ 110 ° C (-20 ÷ 110 ° C с гликолевым антифризом).
- Макс. рабочее давление: 25 бар.
- Макс. перепад давления: 2 бар.
- Макс. перепад давления на мембране (капиллярная трубка отсоединена): 5 бар.
- Настройка перепада давления: 5 ÷ 30 кПа.
- Соединение для капиллярной трубки: 1/8 ”F (G, ISO 228).
Материалы
- Корпус: латунь EN12165 — CW602N (DZR).
- Другие компоненты: латунь EN12165 — CW617N.
- Мембрана: EPDM, изготовленная из нержавеющей стали AISI 304.
- Уплотнительное кольцо: EPDM.
- Пружина: нержавеющая сталь AISI 302.
- Ручка: PA 66 GF20.
- Капиллярная трубка: медь.

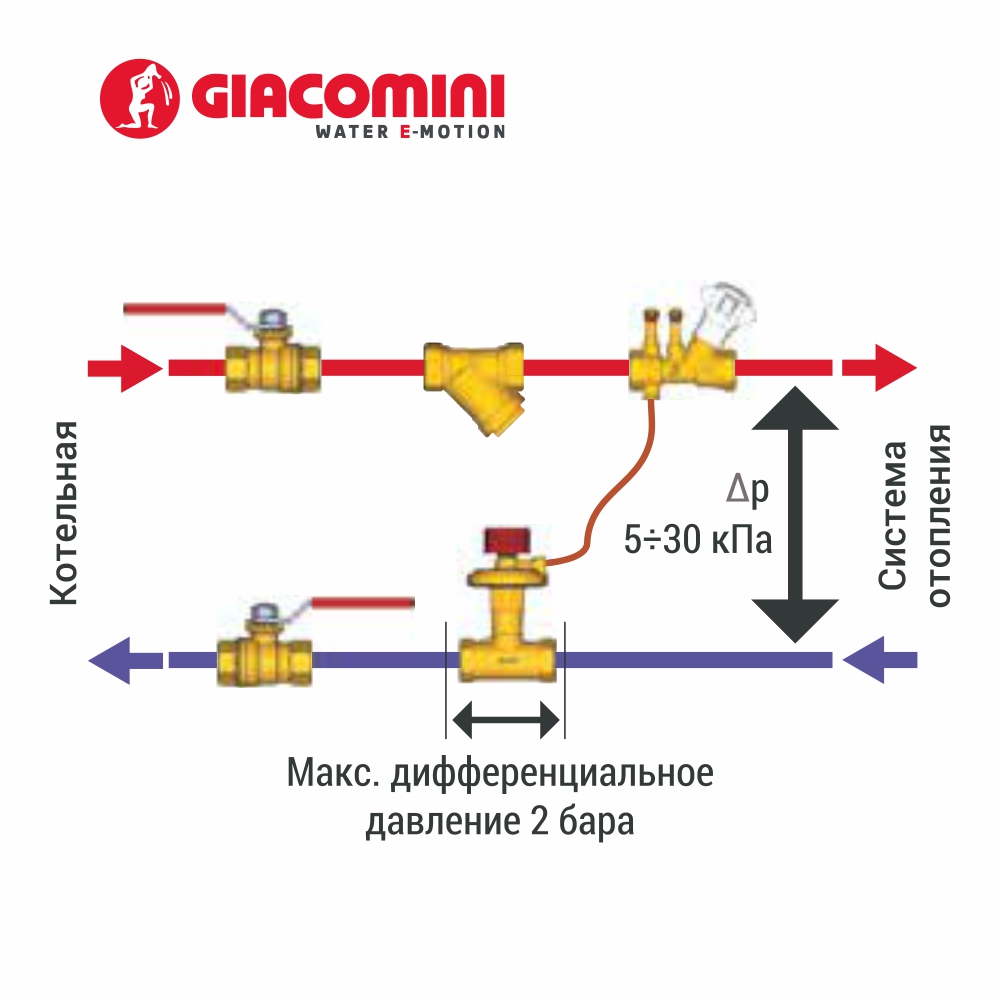

Регулятор перепада давления: установка и функционирование
Регулятор перепада давлений R206C предназначен для автоматического поддержания постоянного заданного перепада давлений подающего и обратного трубопроводов систем отопления и охлаждения.
Регулятор перепада давлений является пропорциональным регулятором прямого действия, работает без дополнительных источников энергии. Необходимое значение перепада давлений регулируется бесступенчато, в диапазоне давлений от 50 до 300 мбар (5 – 30 кПа) и от 250 до 600 мбар (25 – 60 кПа). Переключение диапазонов осуществляют в ручном режиме переводом муфты в положение «L» (низкое) или «H» (высокое). Необходимое положение настройки или значение поддерживаемого перепада давления определяют по диаграммам регулирования. По умолчанию на заводе установлено минимальное значение перепада давлений.
В комплект поставки входит импульсная трубка (1000 мм), которую необходимо подключить к подающей линии. Перед заполнением системы теплоносителем трубка должна быть установлена на регулятор перепада и подающую линию и заполнена теплоносителем.
Корпус регулятора перепада давлений выполнен из латуни, стойкой к вымыванию цинка и имеет наружную резьбу.
