Запорно-балансировочный клапан R206B-1 Giacomini (Италия), ручной, резьбовой, с отводом для слива или подключения импульсной трубки
Рабочая температура: от -10 до +110°С.
Максимальное рабочее давление: до 25 бар.
| DN | Kvs | Цена (сом) | ||
|---|---|---|---|---|
| 15 | 2.1 м3/ч | 2 912 | ||
| 20 | 4.4 м3/ч | 3 328 | ||
| 25 | 6.3 м3/ч | 3 640 |
Запорно-балансировочный клапан R206B-1 Giacomini
Статический балансировочный клапан, внутр.-внутр. резьба, компактного исполнения, со отводом для слива или подключения импульсной трубки.

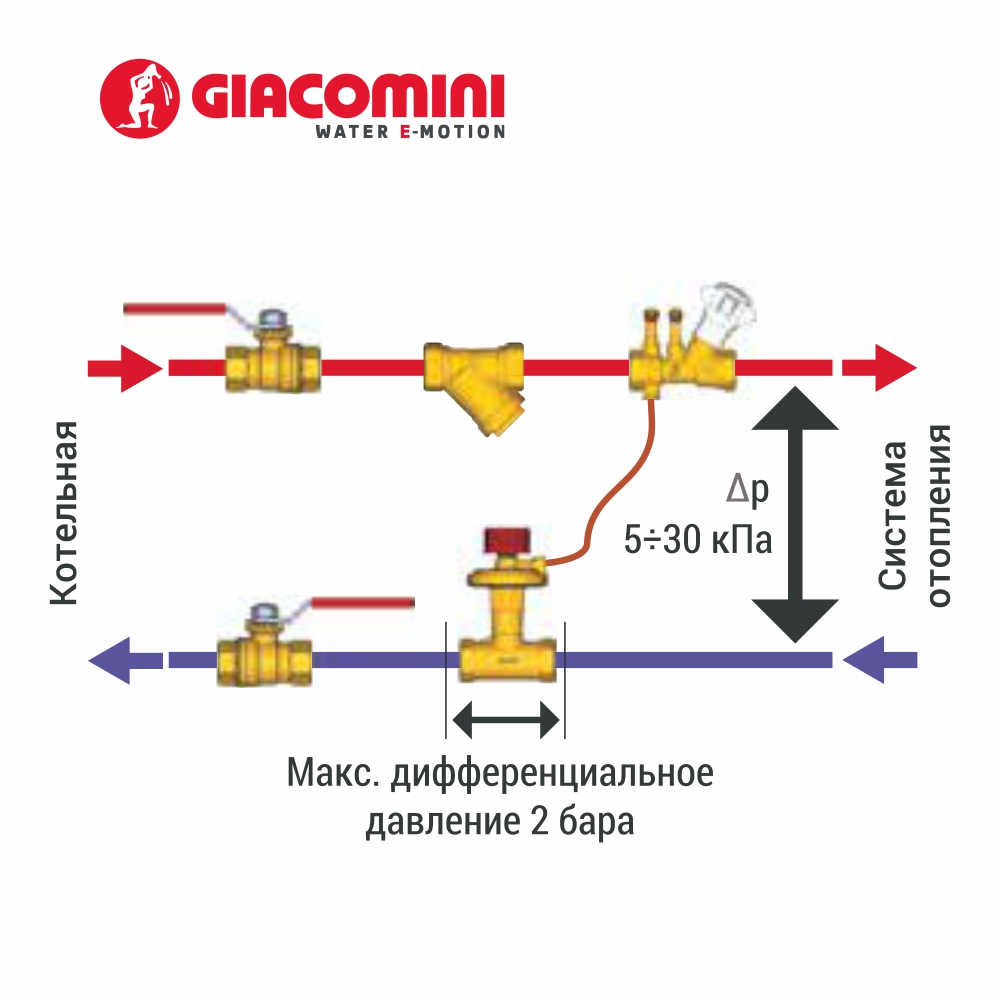

Устанавливается совместно с Автоматическим балансировочным клапаном R206С-1 или R206С
Основные особенности
- Настройка расхода при помощи шкалы на клапане.
- Отвод для подключения импульсной трубки автоматического балансировочного клапана — регулятора перепада давления, либо слива.
- Блокировка установленной настройки (механическая память).
Материалы
- Материал корпуса R206B-1: латунь CW617N UNI EN 12165.
- Рукоятка – из пластика ABS белого цвета с нанесённой настроечной шкалой.
Балансировочный клапан: установка и функционирование
Перед установкой клапана выполнить очистку системы. Перед клапаном на подаче следует установить фильтр, для защиты от загрязнений.
Для предварительной настройки следует пользоваться диаграммой, по которой определяют значение настройки для получения необходимого расхода Q в зависимости от дифференциального давления Δp для соответствующего размера клапана.
Для установки расчётного значения расхода, необходимо использовать диаграммы регулирования.
Балансировочный клапан оборудован устройством механической памяти степени открытия (предварительной настройки). Данный механизм ограничивает ход рукоятки при помощи блокирующего винта.
