Поворотно-дисковый затвор 3-х эксцентриковый LD (Россия) с редуктором, приварной, низкотемпературный +200°С

Поворотно-дисковый затвор 3-х эксцентриковый LD (Россия) с редуктором, приварной, низкотемпературный +200°С

Прайс-лист.pdf
DNPNВес, кг
2002536
2502560
30025120
35025125
40025184,5
50025291,7
60025366,7
70025630
800251100
Тип присоединения под приварку
Класс герметичности «А» по ГОСТ 9544
Температура рабочей среды -60…+200°С
Температура окружающей среды -60…+80°С
Срок службы
более 10 лет
Ресурс
2000 циклов

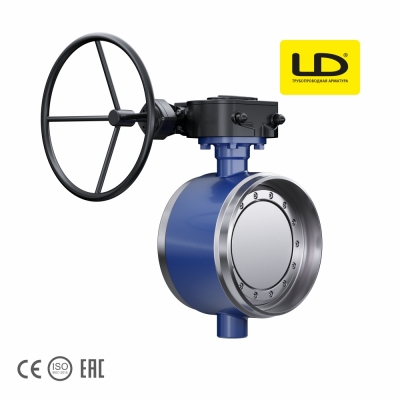

Затвор поворотно-дисковый 3-х эксцентриковый LD

Поворотно-дисковый затвор LD разработан для применения в тепловых сетях, может использоваться в ответственных промышленных трубопроводах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Затвор применяется для задач, требующих регулирования и перекрытия потока среды в двух направлениях по классу герметичности «А».

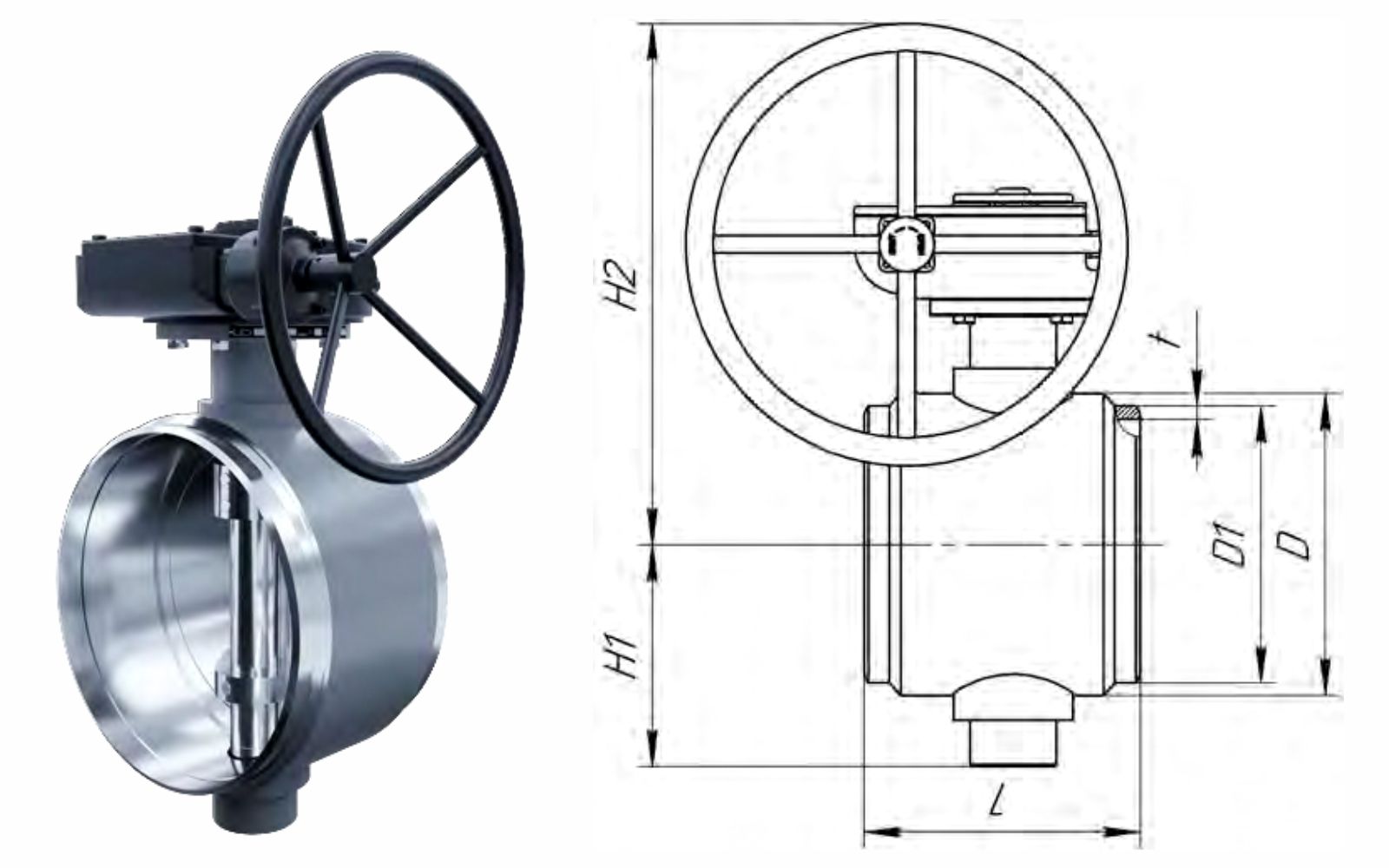

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Dn D D1 t L H1 H2 Посадка Масса, кг
200 219 219 8 230 166 440 F12 36
250 289 275 8 250 200 475 F12 60
300 345 328 10 270 240 655 F16 120
350 402 377 10 290 283 675 F16 125
400 450 426 10 310 305 600 F16 184,5
500 560 534 10 350 360 720 F25 291,7
600 690 630 10 390 421 775 F25 366,7
700 800 720 10 430 475 875 F30 630
800 900 820 12 470 525 1045 F35 1100



ТИП ЗАТВОРА
трёхэксцентриковый с уплотнением типа «металл по металлу».

НОРМАТИВНЫЙ ДОКУМЕНТ НА ИЗГОТОВЛЕНИЕ
ТУ 3742-007-74212539-2016 «Затворы дисковые «LD» DN 200-1200. Технические условия».

КЛАСС ГЕРМЕТИЧНОСТИ
«А» по ГОСТ 9544 в обоих направлениях.

НОМИНАЛЬНЫЙ ДИАМЕТР
200 — 1200.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ, МПа
1,6; 2,5.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ

  • -40 (-60)…+200°С — низкотемпературное исполнение НТ с уплотнением горловины фторсиликоном и фторопластом;
  • -40 (-60)…+325°С – высокотемпературное исполнение ВТ с уплотнением горловины терморасширенным графитом.

ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
-60°С …+80°С климатическое исполнение по ГОСТ 15150.

СЕЙСМОСТОЙКОСТЬ
9 БАЛЛОВ ПО ШКАЛЕ MSK-64

УПРАВЛЕНИЕ
Управление затвором LD можно осуществлять с помощью ручного редуктора, электро-, пневмо- и гидропривода.

ЦВЕТ КОРПУСА
затворы LD окрашивают в следующие цвета:

  • серый для корпуса из стали 20;
  • синий для корпуса из стали 09Г2С.

ГАРАНТИЯ
10 лет.

СРОК СЛУЖБЫ
не менее 30 лет.

РЕСУРС
2000 циклов «открыто-закрыто».

ИСПЫТАНИЯ
Испытания производятся избыточным давлением, превышающим номинальное. Испытательная среда – вода.

Испытания проходят в три этапа:

  1. В открытом положении (проверка сварных соединений и уплотнения горловины). Испытательное давление:
    1,5*PN.
  2. В закрытом положении с подачей давления по потоку. Испытательное давление: 1,1*PN.
  3. В закрытом положении с подачей давления против направления потока.

Испытательное давление: 1,1*PN.

ДОКУМЕНТАЦИЯ

  • паспорт на каждый затвор;
  • спецификация к паспорту на каждый затвор;
  • руководство по эксплуатации и инструкция по монтажу на каждый затвор;
  • комплект разрешительных документов (заверенные копии);
  • инструкция по монтажу.

УСТАНОВКА НА ТРУБОПРОВОД

Затворы могут устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. Рекомендуется на горизонтальных трубопроводах устанавливать затворы с горизонтальным расположением шпинделя. Допускается устанавливать затвор под углом 45°. Согласно ГОСТ Р 53672 затворы запрещено использовать в качестве опоры трубопровода.

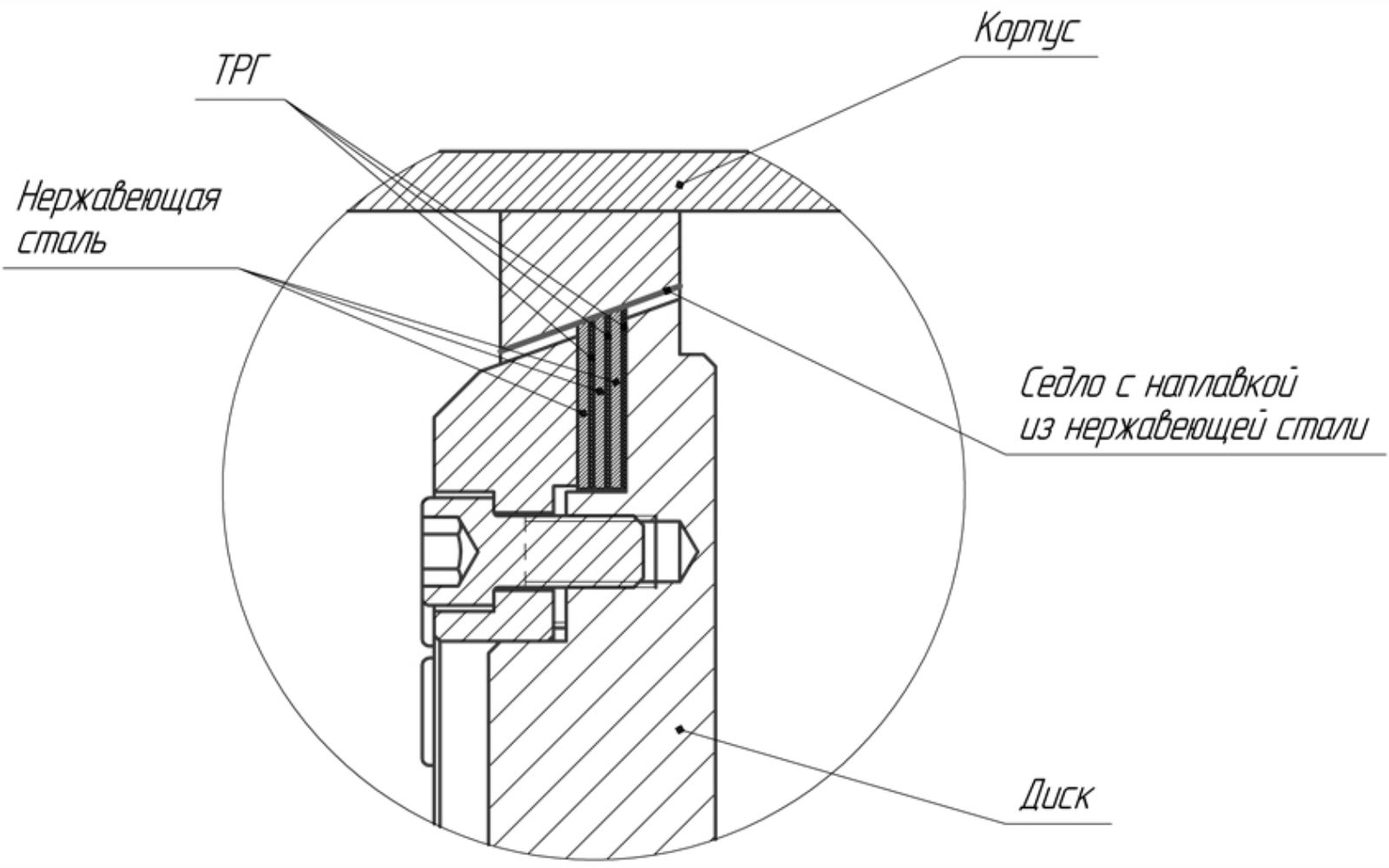

ЛАМЕЛЬНОЕ УПЛОТНЕНИЕ

Поворотно-дисковый затвор 3-х эксцентриковый LD (Россия) с редуктором, приварной, низкотемпературный +200°С

Кольца из нержавеющей стали 12Х18Н10Т располагаются послойно с терморасширенным графитом (ТРГ), которые обеспечивают минимальную подвижность отдельных колец друг между другом во время закрытия поворотного затвора, гарантируя герметичность в обоих направлениях потока поворотного затвора.

На поверхность седла наплавляется покрытие из нержавеющей стали. Это необходимо для придания коррозионной стойкости седлу, после наплавки на поверхности седла достигается необходимая твердость.

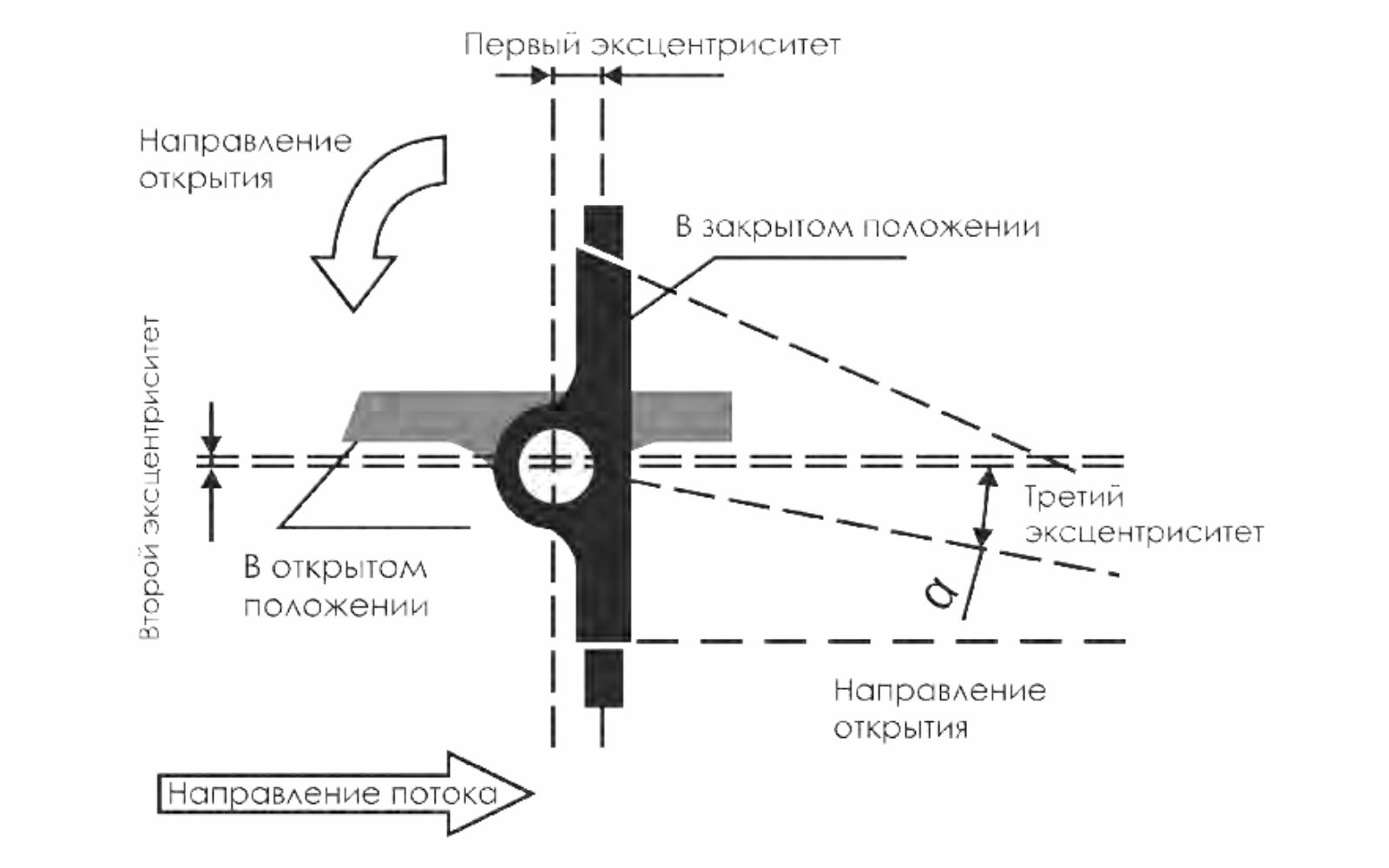

ТРОЙНОЙ ЭКСЦЕНТРИСИТЕТ И ЕГО ПРЕИМУЩЕСТВА

Поворотно-дисковый затвор 3-х эксцентриковый LD (Россия) с редуктором, приварной, низкотемпературный +200°С

Затворы LD являются затворами с тройным эксцентриситетом. Конструкция 3-го эксцентрика обеспечивает нулевую утечку с наименьшим возможным моментом затяжки. Уплотнение металл/металл с 3-им эксцентриком в поворотных затворах обеспечивает свободное от трения открытие диска при максимальном перепаде давления. В то же время, конструкция 3-го эксцентрика защищает диск от заклинивания.

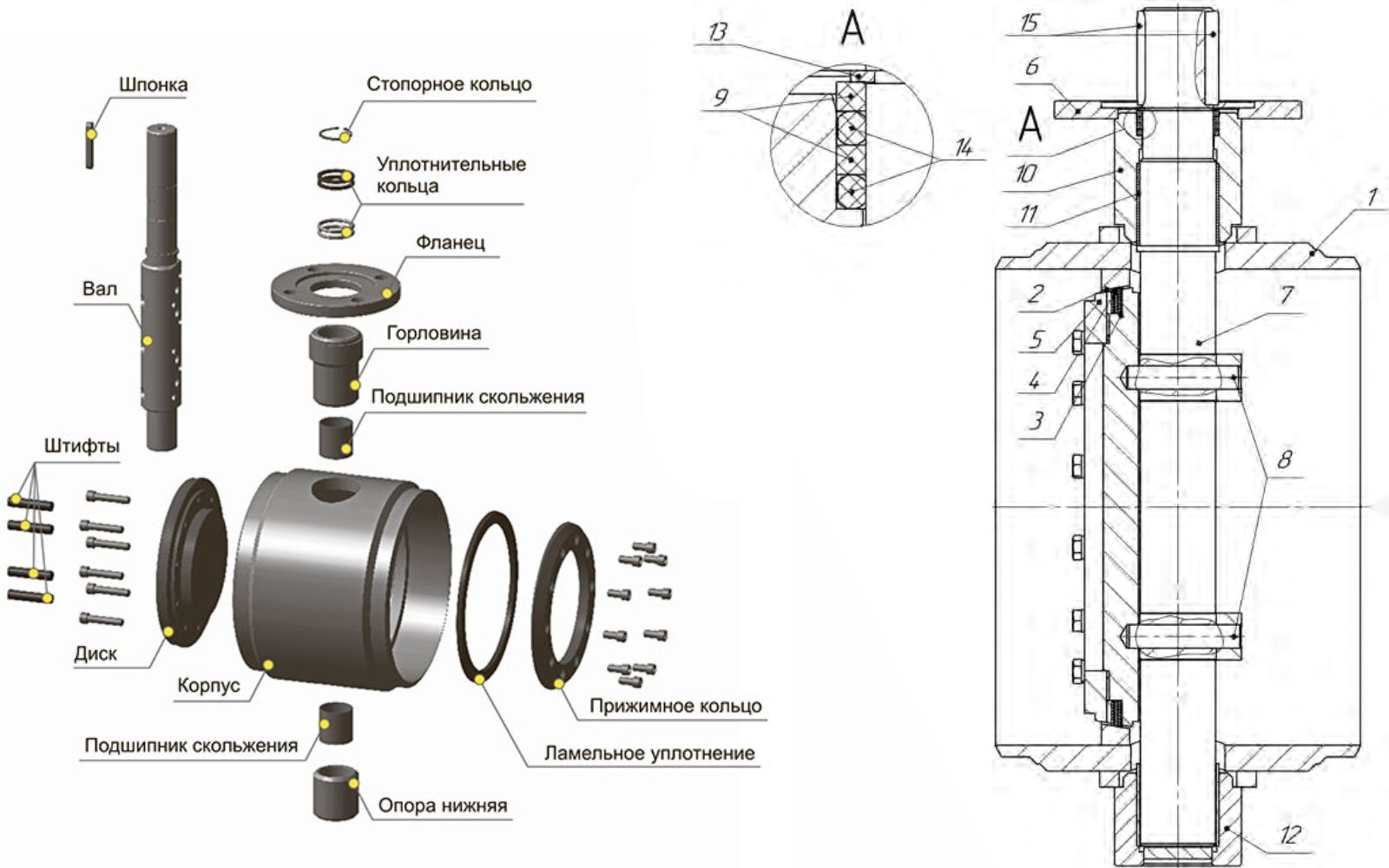

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
ЗАТВОР НИЗКОТЕМПЕРАТУРНОГО ИСПОЛНЕНИЯ

Деталь Материал
1 Корпус Сталь 20 09Г2С
2 Наплавка на корпусе 12Х17Н6
3 Диск 12Х18Н10Т
4 Уплотнение диска 12Х18Н10Т + ТРГ
5 Прижимное кольцо 12Х18Н10Т
6 Фланец посадочный Сталь 20
7 Шпиндель 14Х17Н2
8 Штифт 20Х13
9 Кольцо уплотнительное Ф4К20
10 Горловина Сталь 20 09Г2С
11 Подшипник БрА10ЖЗМц2
12 Опора нижняя Сталь 20 09Г2С
14 Кольцо стопорное Пружинная сталь
14 Кольцо ФСИ-70
15 Шпонка Сталь 45
