Тип присоединения | под приварку |
Материал | сталь |
Тип | плоский |

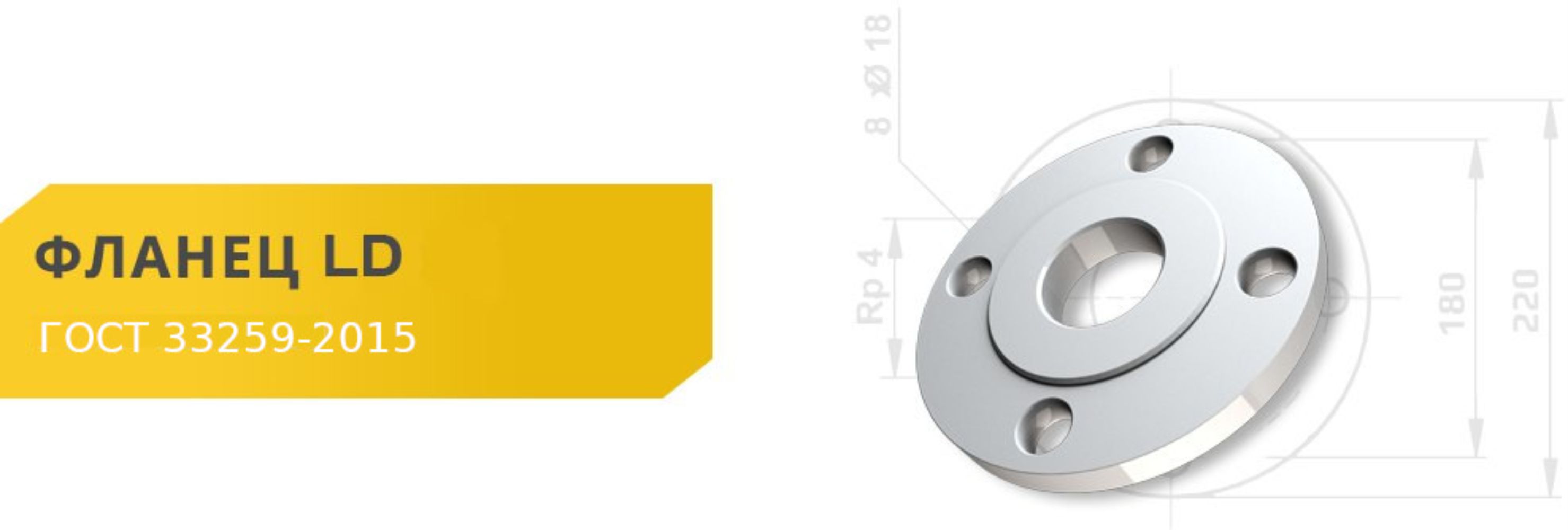

Условие производства | ГОСТ 33259-2015 |
Давление условное
|
10 бар |
DN | Толщина | Кол-во отверст. | Вес | Цена, сом |
---|---|---|---|---|
20 | 12 мм | 4 | 0,74 кг | 210 |
25 | 12 мм | 4 | 0,89 кг | 290 |
32 | 14 мм | 4 | 1,40 кг | 390 |
40 | 15 мм | 4 | 1,71 кг | 650 |
50 | 15 мм | 4 | 2,06 кг | 770 |
65 | 17 мм | 4 | 2,80 кг | 1 050 |
80 | 17 мм | 4 | 3,19 кг | 1 220 |
Тип присоединения | под приварку |
Материал | сталь |
Тип | плоский |
Условие производства | ГОСТ 33259-2015 |
Давление условное
|
16 бар |
DN | Толщина | Кол-во отверст. | Вес | Цена, сом |
---|---|---|---|---|
15 | 12 мм | 4 | 0,61 кг | 200 |
20 | 14 мм | 4 | 0,86 кг | 230 |
25 | 16 мм | 4 | 1,17 кг | 360 |
32 | 16 мм | 4 | 1,58 кг | 470 |
40 | 17 мм | 4 | 1,96 кг | 720 |
50 | 19 мм | 4 | 2,58 кг | 920 |
65 | 21 мм | 4 | 3,42 кг | 1 170 |
80 | 21 мм | 4 | 3,71 кг | 1 360 |
100 | 23 мм | 8 | 4,73 кг | 1 700 |
125 | 25 мм | 8 | 6,38 кг | 2 730 |
150 | 25 мм | 8 | 8,16 кг | 3 470 |
200 | 27 мм | 12 | 10,1 кг | 4 750 |
Важнейшая часть трубопроводной арматуры — фланцы. Ни один монтаж трубопровода не обходится без их использования.
ООО «Челябинский Фланцевый Завод» — предприятие полного цикла, входящее в холдинг LD, существует с 2015 года и выпускает номенклатуру стальных плоских фланцев.
Площадь предприятия составляет 4500 м2, парк оборудования – это 7 индукционных тигельных печей весом от 250 до 500 кг и более 70 единиц металлообрабатывающего и вспомогательного оборудования.
Выпускается порядка 800 тонн готовой продукции ежемесячно и продолжается наращивание производства.
На данный момент освоено производство плоских приварных фланцев из Стали 20.
Рабочее давление: 10, 16 кгс/см2.

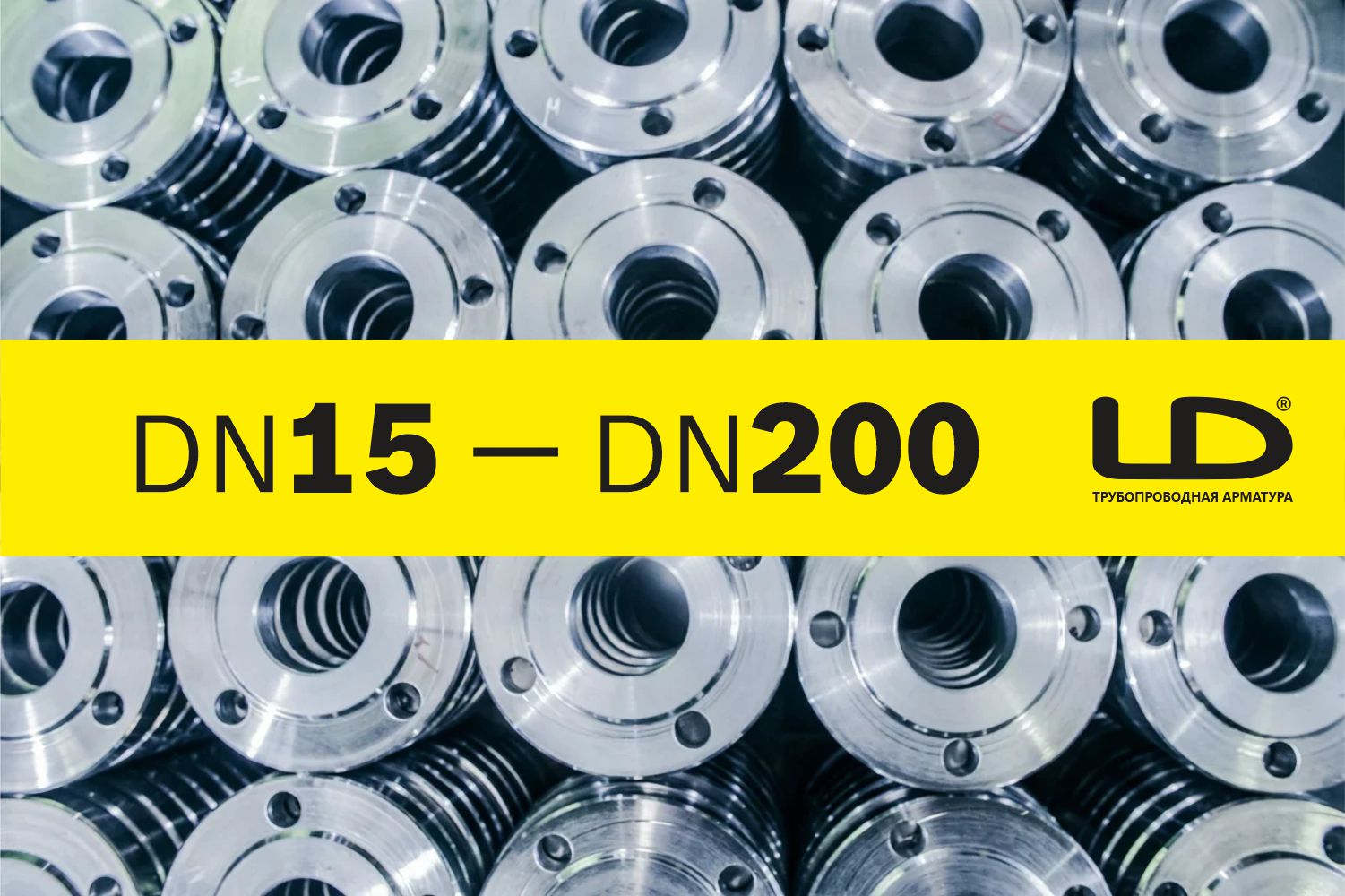

Условный диаметр: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200.
Вся выпускаемая продукция предприятия имеет сертификацию на соответствие ГОСТу и может применяться в жилищно-коммунальном хозяйстве, теплоэнергетическом и строительном секторах.

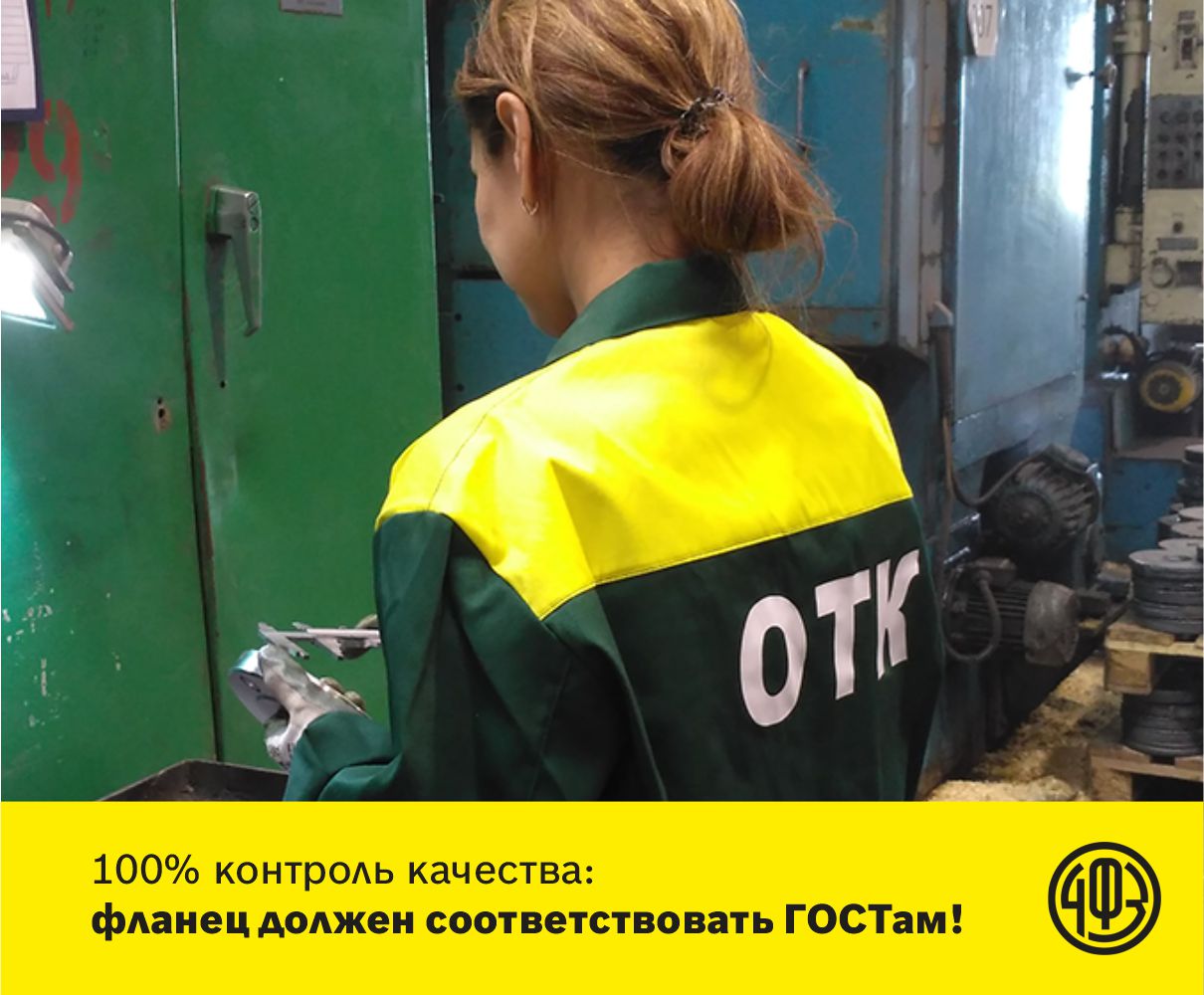

Качество продукции на сегодняшний день является главной целью. Оно начинается с четкого соблюдения технологического процесса, а затем обеспечивается проверкой продукции специалистами ОТК на каждом этапе производства.
Каждая партия фланцев проходит консервацию с использованием масла К17 и упаковывается согласно палетным нормам. При отгрузке выдается паспорт качества на поставку.
Челябинский Фланцевый завод изготавливает фланцы из стали20 следующими методами:
Фланцы разных типов изготавливаются в четыре этапа. Сначала — осадка и формообразование детали. А после этого в детали прошиваются отверстия и обрезается обслой. В заключении также проводят контроль качества. Преимущество горячей штамповки — это образование ровной поверхности при осадке, что позволяет избежать дальнейшей механической обработки заготовки.

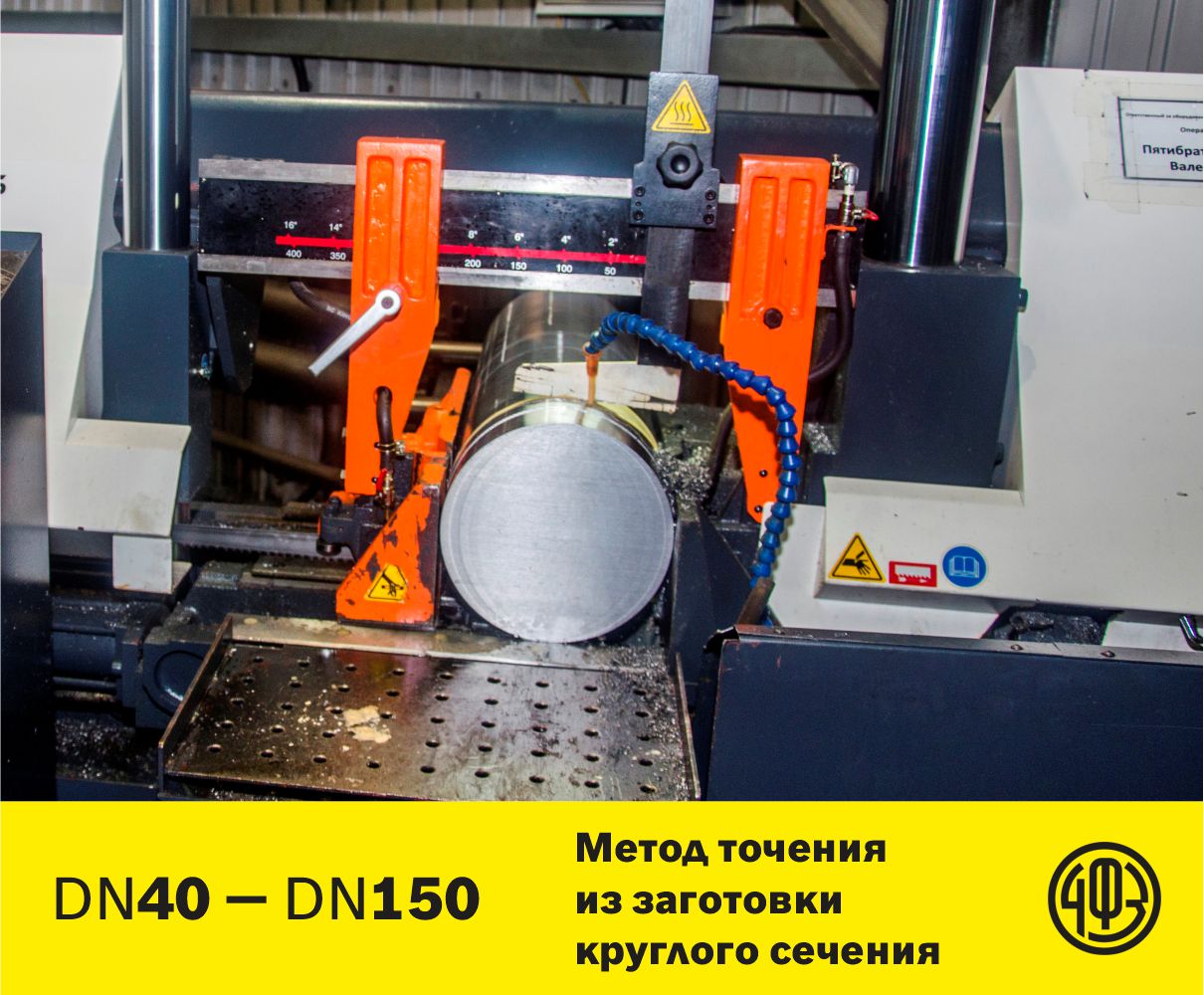

Точение, или обточка, выполняется резцом на токарном станке. В процессе обработке заготовке фланца сообщается вращательное движение, а резцу – медленное поступательное перемещение в продольном или поперечном направлении. С их помощью на обрабатываемом фланцевом изделии создаются поверхности заданной формы и размеров.

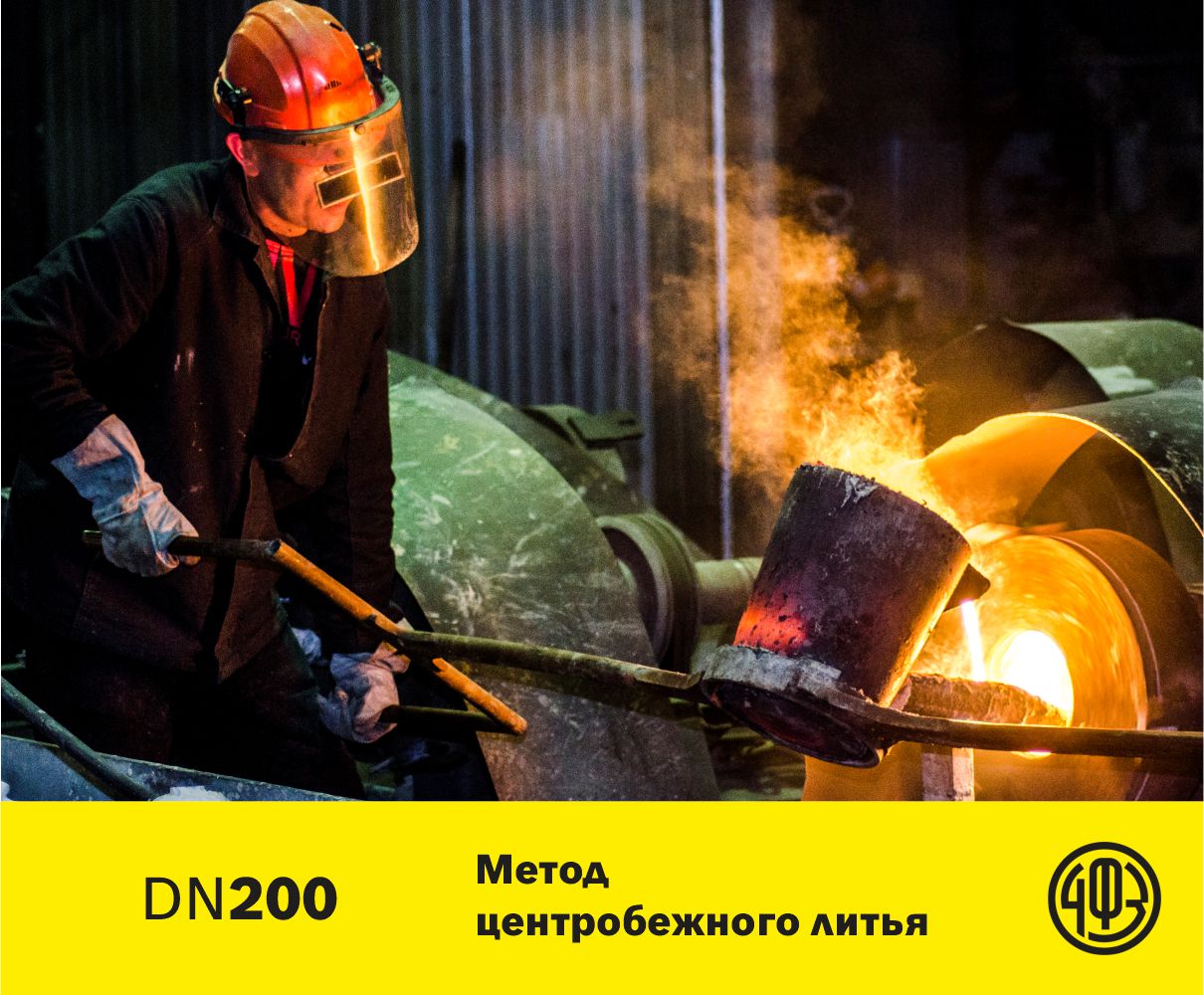

При этом способе центробежные силы оттесняют жидкий металлический сплав к внутренней поверхности стальной формы, где он застывает ровным слоем. При затвердевании сплав под действием центробежных сил уплотняется, и его механические свойства улучшаются. Это объясняется тем, что все лёгкие примеси в сплаве, а также газы оттесняются к внутренней поверхности отливки фланца как более лёгкие.
Продажа плоских приварных фланцев различных диаметров от производителя по оптовым ценам в Бишкеке. Постоянное наличие продукции на складе.
