Конвектор внутрипольный Гольфстрим Isotherm

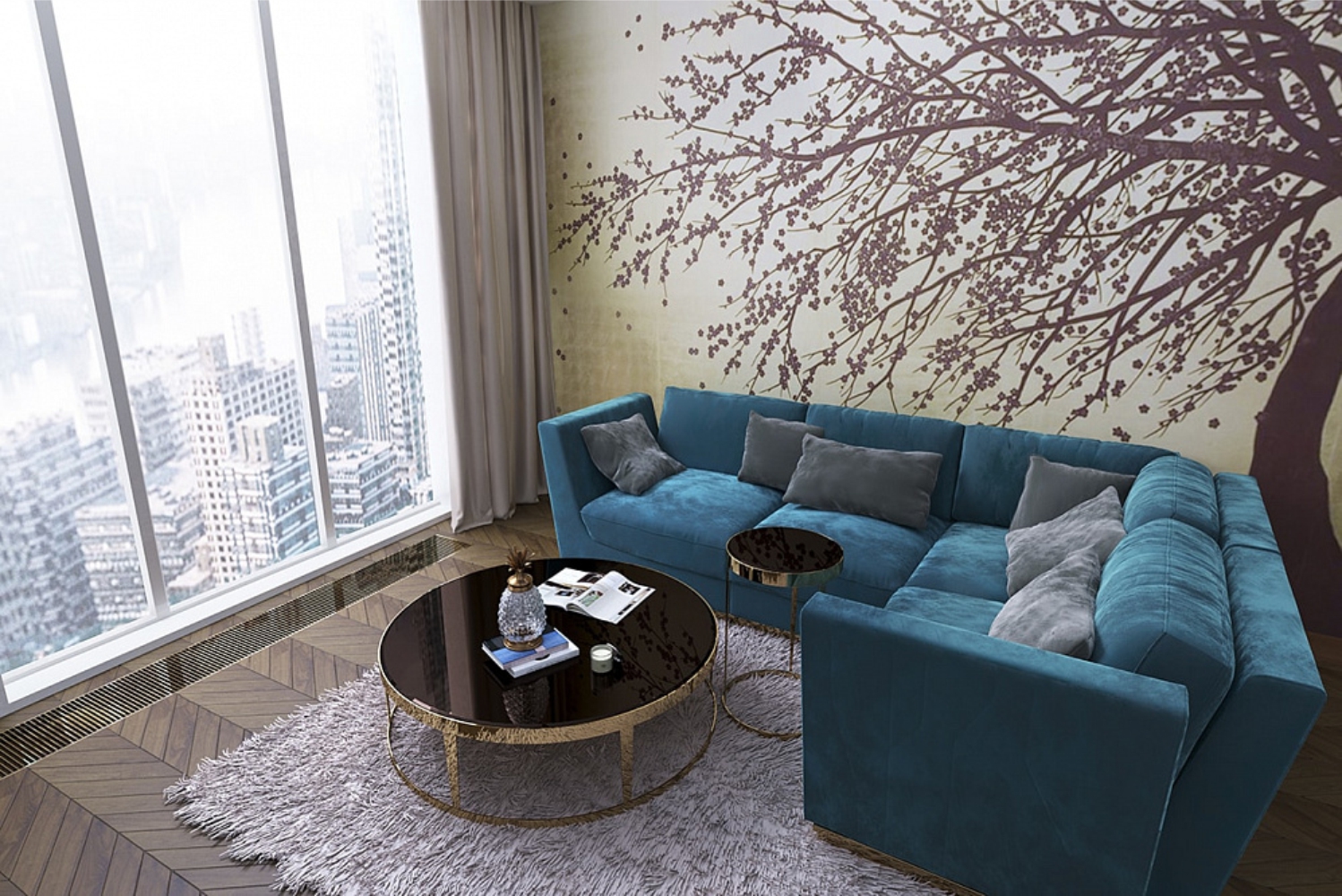

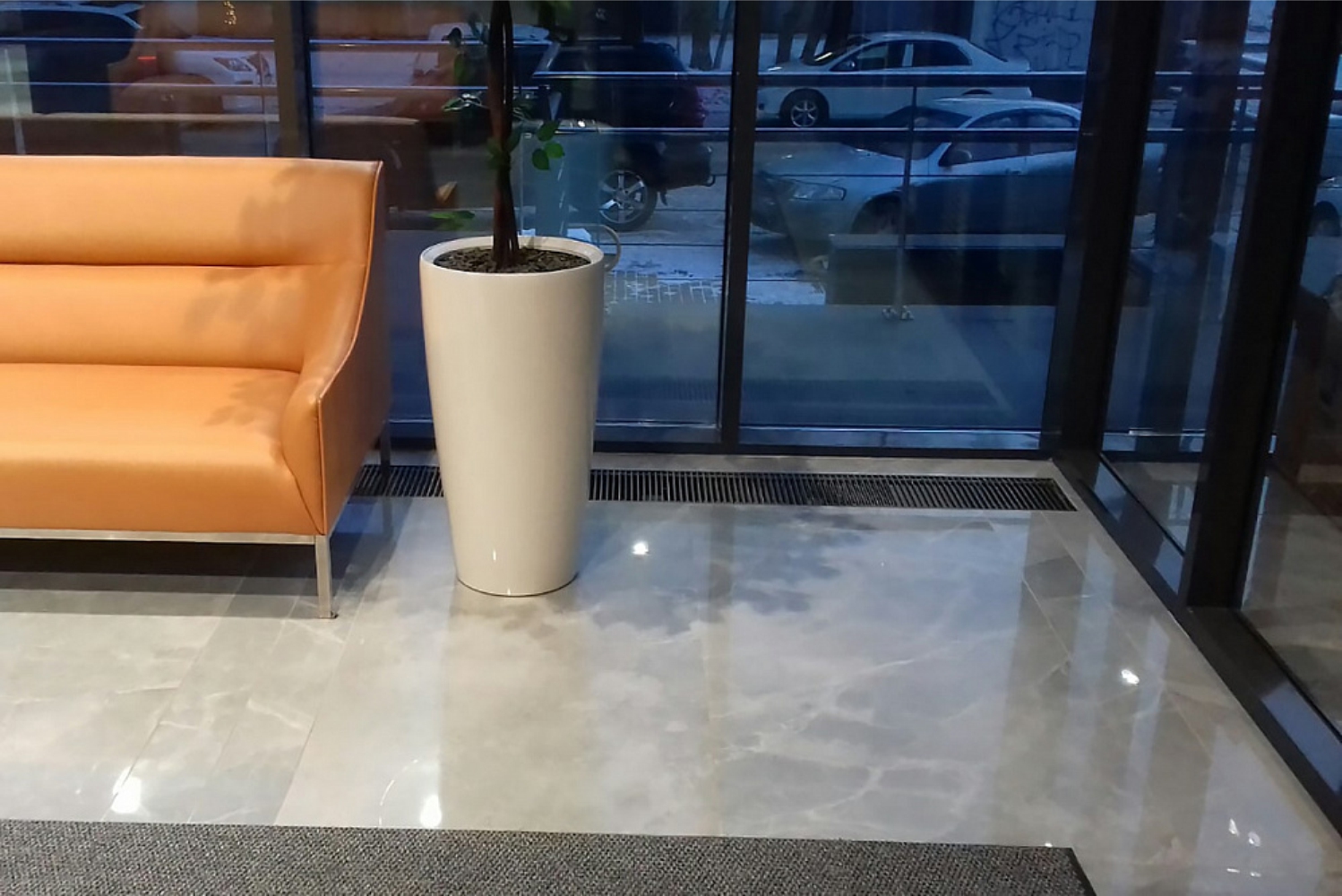

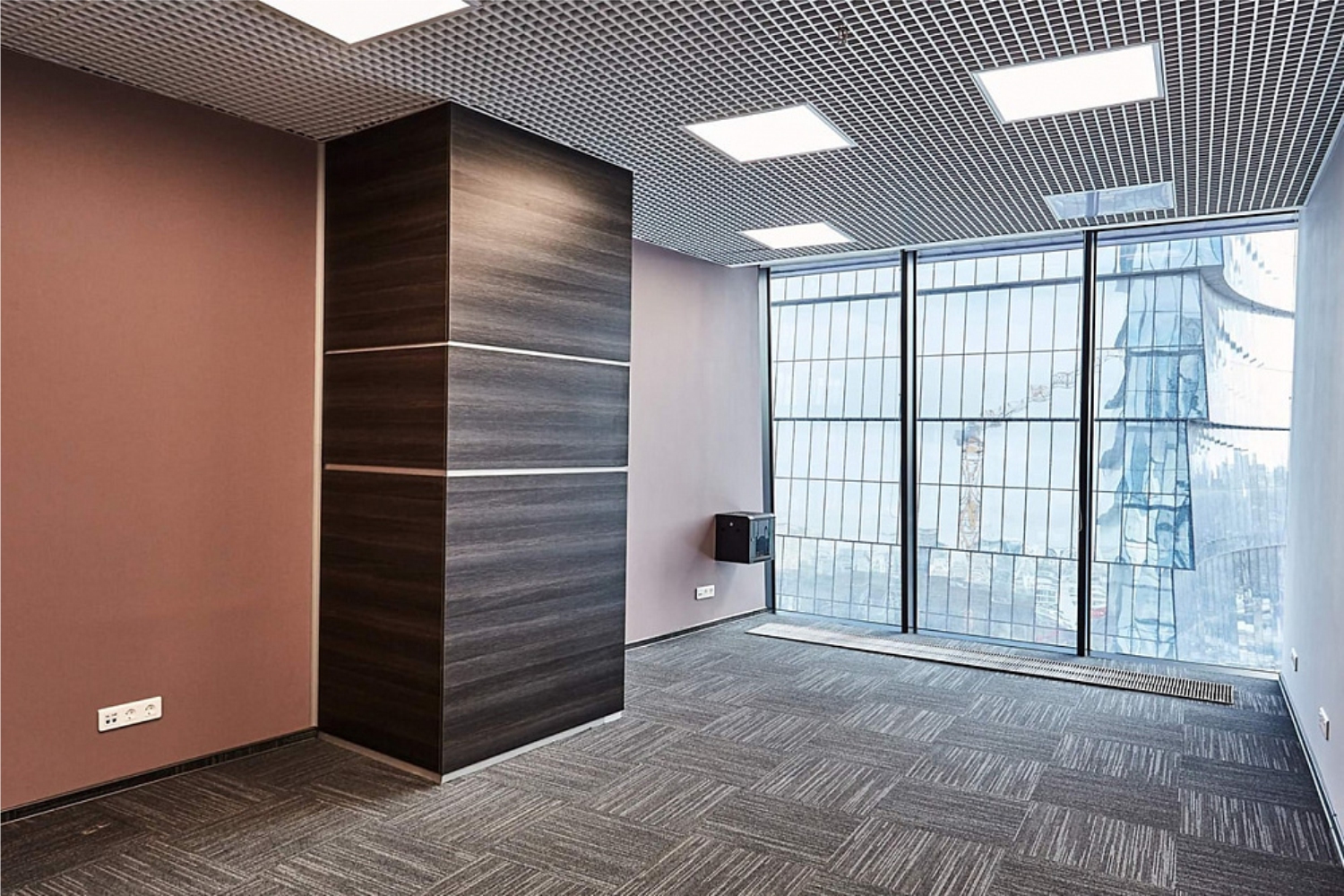

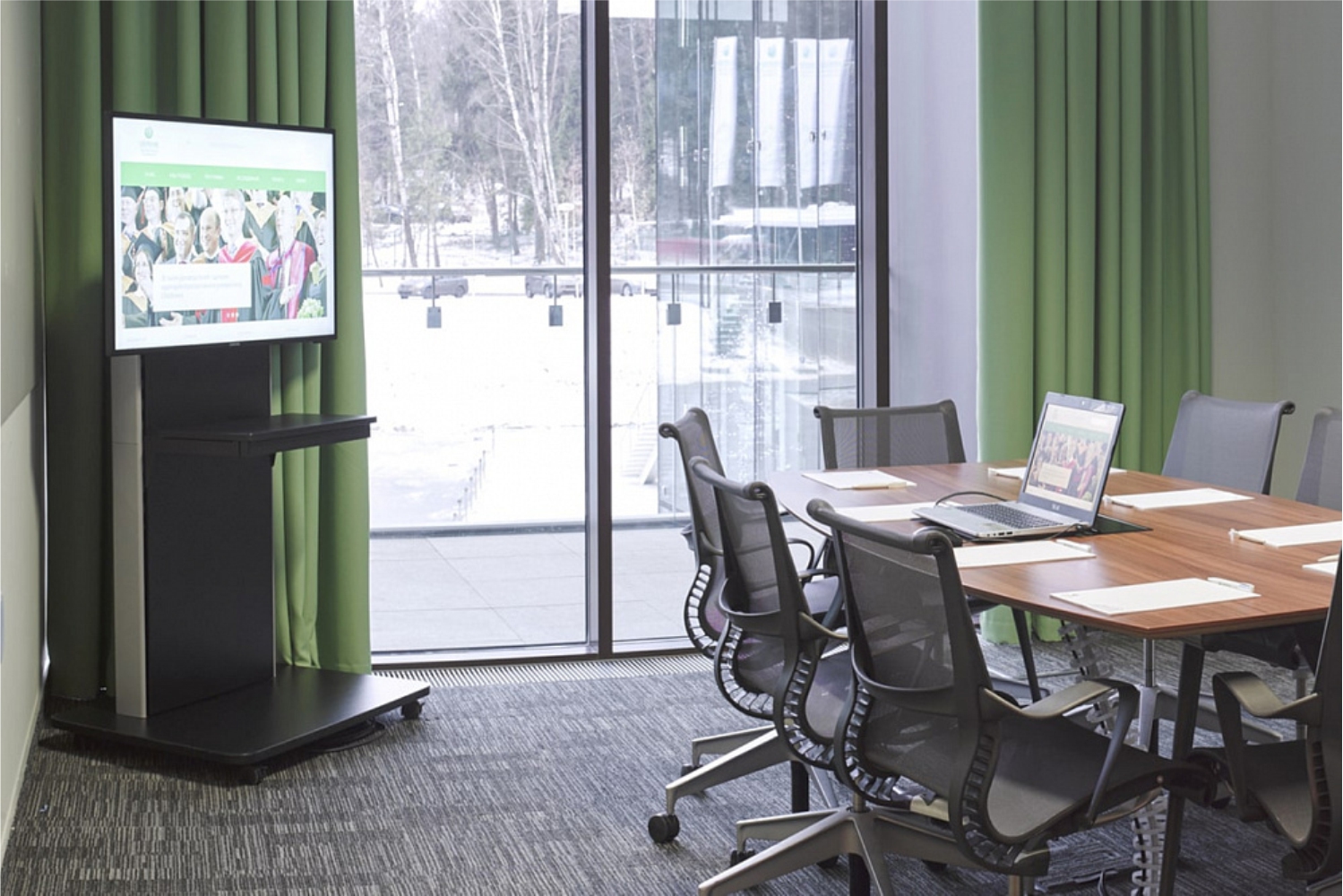

Медно-алюминиевый внутрипольный конвектор Гольфстрим с естественной конвекцией — отопительный прибор для систем водяного теплоснабжения, встраиваемый в пол вдоль окон и стен отапливаемых помещений. Допускается эксплуатация в системах водяного отопления с температурой теплоносителя до 130°С и избыточным давлением теплоносителя до 1,6 МПа (16 кгс/см²).
Для регулирования количества тепла конвекторы могут оснащаться приборами ручного или автоматического управления.
Приборы длиной более 3 метров состоят из двух частей. По индивидуальным заказам возможно изготовление конвектора длиной до 4 метров в едином корпусе.
Конструкция внутрипольного конвектора
- Корпус
Из оцинкованной стали, окрашенный методом порошкового напыления с демпферной лентой для снижения уровня шума - Теплообменник
Стойкий к коррозии теплообменник, состоящий из медной трубы и алюминиевых пластин оребрения - Декоративная решетка
Из стали, анодированного алюминия, натурального дерева (бук, дуб, береза, орех, мербау) - Планки распорные
Служат для предотвращения деформации корпуса при заливке бетоном и в качестве опорных ребер для линейной решетки - Воздухоспускной клапан
Предназначен для отвода воздуха из теплообменника - Опоры для крепления к полу
Для фиксации корпуса конвектора к полу - Декоративный профиль
Устанавливается по периметру корпуса конвектора из F- или П-образного профиля - Декоративные крышки
Защита от загрязнений и видимости внутренних деталей, подключения - Регулировочные винты
Для регулирования корпуса конвектора в горизонтальной плоскости

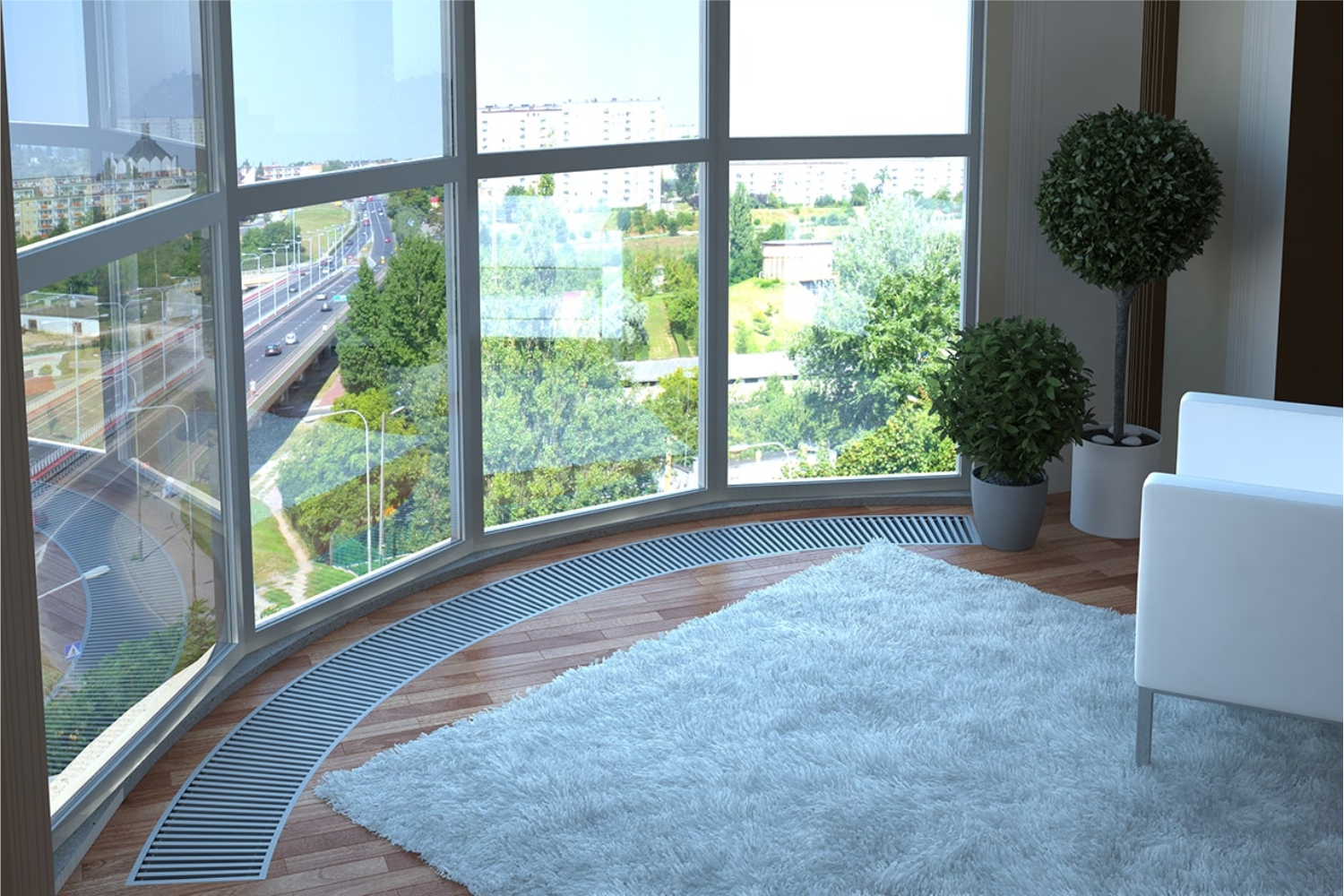

Угловое и радиусное решение
Возможно изготовление прибора под заданный радиус и с угловыми элементами, благодаря чему приборы «Гольфстрим» могут размещаться в любых помещениях с нестандартной планировкой. Соединительный элемент может быть выполнен с углом 90°, 120°, 135° (только алюминиевые и деревянные поперечные решетки).
Варианты декоративных решеток под заказ
- Натуральное дерево: бук, дуб, береза, орех, мербау;
- Сталь, окрашенная в любой цвет по каталогу RAL;
- Алюминий анодированный: натуральный цвет, бронза светлая/темная, золото, черный;
- Рулонные алюминиевые решетки на полимерной основе: натуральный цвет, бронза светлая/темная, золото, черный, текстура под дерево (бук, сосна, дуб деревенский, дуб мореный, орех темный).
Эксплуатационные данные
- Максимальная рабочая температура теплоносителя + 130°С
- Максимальное рабочее избыточное давление 16 кгс/см2 (1,6 МПа)
- Испытательное избыточное давление 24 кгс/см2 (2,4 МПа)
- Напряжение питания конвектора 12В/24В
- Подключение теплообменника — резьба G 1/2’’, внутренняя
При установке в конвекторах термостатических клапанов температура и давление теплоносителя не
должны превышать допустимые значения для принятой конструкции клапана.
Установка и эксплуатация приборов с электрическими компонентами регулируется действующими
строительными нормами и правилами.
