Краны шаровые для газа LD (Россия)
Краны шаровые для газа LD фланцевые предназначены для установки в качестве запорного устройства полностью перекрывающие поток рабочей среды на трубопроводах, транспортирующих природный газ, сжиженные углеводородные газы, неагресивные газообразные среды, по отношению к которым материалы кранов корозионно-стойки.
Спецификация материалов
- Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy).
- Шар: нержавеющая сталь.
- DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409.
- Шток: нержавеющая сталь (12Х18Н10Т, 20Х13).
- Уплотнение штока: фторсилоксановый эластомер.
- Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon).
- Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера.
Управление
DN 15-200: рукоятка — окрашенная углеродистая сталь с полимерным наконечником.
DN 150-200: рекомендуется механический редуктор с червячной передачей.
DN 250-700: механический редуктор ProGear в комплекте.
Основные технические характеристики

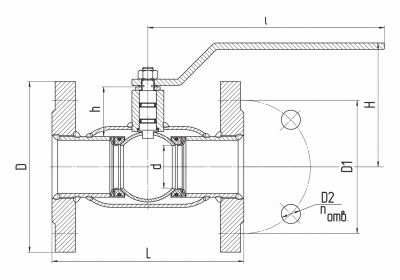

| DN | PN | d | D | D1 | D2 | n отв | h | H | I | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 10 | 95 | 65 | 14 | 4 | 26 | 109 | 158 | 120 |
| 20 | 40 | 15 | 105 | 75 | 14 | 4 | 24 | 110 | 158 | 120 |
| 25 | 40 | 18 | 115 | 85 | 14 | 4 | 25 | 112 | 158 | 140 |
| 32 | 40 | 24 | 135 | 100 | 18 | 4 | 24 | 117 | 158 | 140 |
| 40 | 40 | 30 | 145 | 110 | 18 | 4 | 43 | 108 | 220 | 165 |
| 50 | 40 | 40 | 160 | 125 | 18 | 4 | 47 | 117 | 220 | 180 |
| 65 | 16 | 49 | 178 | 145 | 18 | 4 | 43 | 122 | 220 | 200 |
| 80 | 16 | 63 | 195 | 160 | 18 | 4 | 68 | 155 | 315 | 210 |
| 100 | 16 | 75 | 215 | 180 | 18 | 8 | 68 | 165 | 315 | 230 |
| 125 | 16 | 100 | 245 | 210 | 18 | 8 | 95 | 197 | 525 | 350 |
| 150 | 16 | 125 | 275 | 240 | 22 | 8 | 98 | 214 | 525 | 380 |
|
200 |
16 | 148 | 335 | 295 | 22 | 12 | 94 | 239 | 525 | 450 |
| 250 | 16 | 200 | 405 | 355 | 26 | 12 | 101 | 274 | 1030 | 530 |
| 300* | 16 | 240 | 460 | 410 | 26 | 12 | 167 | 330 | — | 750 |
| 350* | 16 | 300 | 520 | 470 | 26 | 16 | 195 | 384 | — | 750 |
| 400* | 16 | 305 | 580 | 525 | 30 | 16 | 171 | 384 | — | 880 |
| 500* | 16 | 390 | 710 | 650 | 33 | 20 | 171 | 436 | — | 990 |
| 600* | 16 | 500 | 840 | 770 | 39 | 20 | 214 | 530 | — | 1173 |
| 700* | 16 | 600 | 910 | 840 | 39 | 24 | 273 | 645 | — | 1376 |
| 800* | 16 | 700 | 1020 | 990 | 39 | 24 | 380 | 790 | — | 1376 |
* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
