Кран для газа LD (Россия)
Кран для газа шаровой LD приварной полнопроходной предназначен для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих природный газ, сжиженные углеводородные газы, неагресивные газообразные среды, по отношению к которым материалы крана корозионно-стойки.
Спецификация материалов
- Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy).
- Шар: нержавеющая сталь.
- DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409.
- Шток: нержавеющая сталь (12Х18Н10Т, 20Х13).
- Уплотнение штока: фторсилоксановый эластомер.
- Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon).
- Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера.
Управление
DN 15-250: рукоятка — окрашенная углеродистая сталь с полимерным наконечником.
DN 150-250: рекомендуется механический редуктор с червячной передачей.
DN 300-500: механический редуктор ProGear в комплекте.

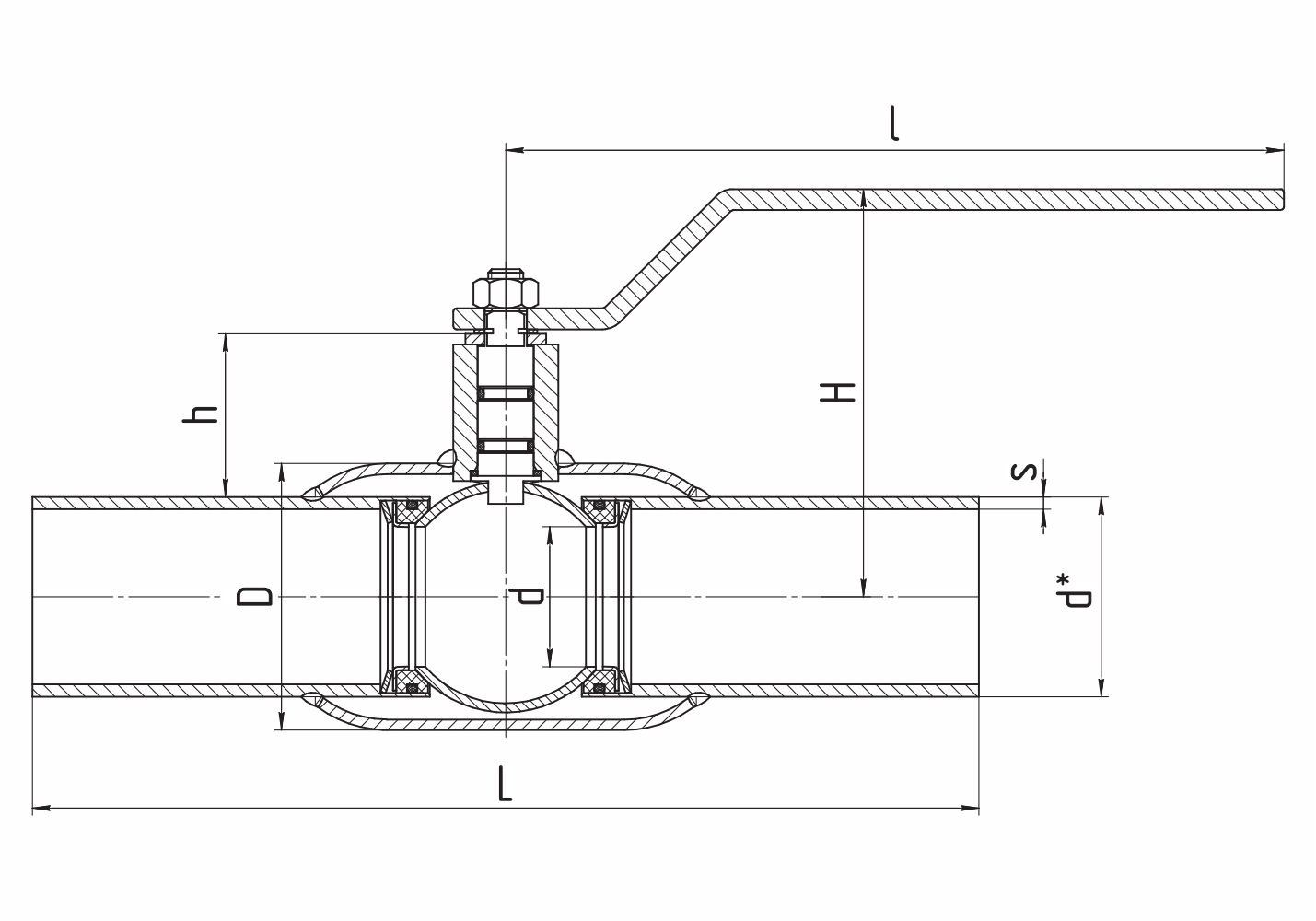

Основные технические характеристики
| DN | PN | d | d* | s | D | H | h | I | L |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 15 | 21,3 | 2,8 | 42 | 110 | 27 | 160 | 170 |
| 20 | 40 | 18 | 27 | 3,2 | 48 | 122 | 27 | 160 | 170 |
| 25 | 40 | 24 | 32 | 3 | 57 | 117 | 29 | 160 | 170 |
| 32 | 40 | 30 | 38 | 3,5 | 60 | 108 | 48 | 195 | 190 |
| 40 | 40 | 40 | 48 | 3,5 | 76 | 117 | 52 | 195 | 215 |
| 50 | 40 | 49 | 57 | 4 | 89 | 122 | 52 | 195 | 250 |
| 65 | 25 | 63 | 76 | 4 | 114 | 155 | 75 | 255 | 260 |
| 80 | 25 | 75 | 89 | 5 | 133 | 165 | 78 | 255 | 280 |
| 100 | 25 | 100 | 108 | 5 | 180 | 197 | 108 | 525 | 330 |
| 125 | 25 | 125 | 133 | 6 | 219 | 214 | 111 | 525 | 360 |
| 150 | 25 | 148 | 159 | 6 | 273 | 239 | 124 | 525 | 390 |
| 200 | 25 | 200 | 219 | 8 | 351 | 274 | 128 | 1030 | 510 |
| 250* | 25 | 240 | 273 | 10 | 426 | — | 193 | — | 730 |
| 300* | 25 | 300 | 325 | 10 | 530 | — | 221 | — | 730 |
| 350* | 25 | 390 | 377 | 10 | 630 | — | 247 | — | 970 |
| 400* | 25 | 390 | 426 | 10 | 630 | — | 223 | — | 970 |
| 500* | 25 | 500 | 530 | 10 | 820 | — | 264 | — | 991 |
| 600* | 25 | 600 | 630 | 10 | 1020 | — | 318 | — | 1143 |
| 700* | 25 | 700 | 720 | 10 | 1120 | — | 430 | — | 1346 |
* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
