Запорно-балансировочный клапан R206B Giacomini (Италия) с измерительным штуцером, ручной, резьбовой (Подача, аналог ASV-I Danfoss)

Запорно-балансировочный клапан R206B Giacomini (Италия) с измерительным штуцером, ручной, резьбовой (Подача, аналог ASV-I Danfoss)

Прайс-лист.pdf
НаименованиеЦена
DN15 | KVs=2,7м3/ч4 630 сом
DN20 | KVs=5,5м3/ч4 728 сом
DN25 | KVs=7м3/ч5 122 сом
DN32 | KVs=9,5м3/ч6 501 сом
DN40 | KVs=18,5м3/ч10 047 сом
DN50 | KVs=25,5м3/ч12 116 сом

Рабочая температура: от -10 до +110°С.
Максимальное рабочее давление: до 25 бар.

Запорно-балансировочный клапан R206B Giacomini

Статический балансировочный клапан с фиксированным проходом (основан на принципе Вентури). Латунный корпус с внутренней — внутренней резьбой и сливом. Рукоятка из пластика ABS с нанесенным значением KV устройства Вентури. Возможность регулировки с блокировкой установленной настройки (механическая память).

ФЛАНЦЕВАЯ ВЕРСИЯ Ду50-Ду300: Чугунный статический балансировочный клапан, с затвором из нержавеющей стали, фланцевым соединением и заглушкой, с ниппелями для измерения дифференциального давления.

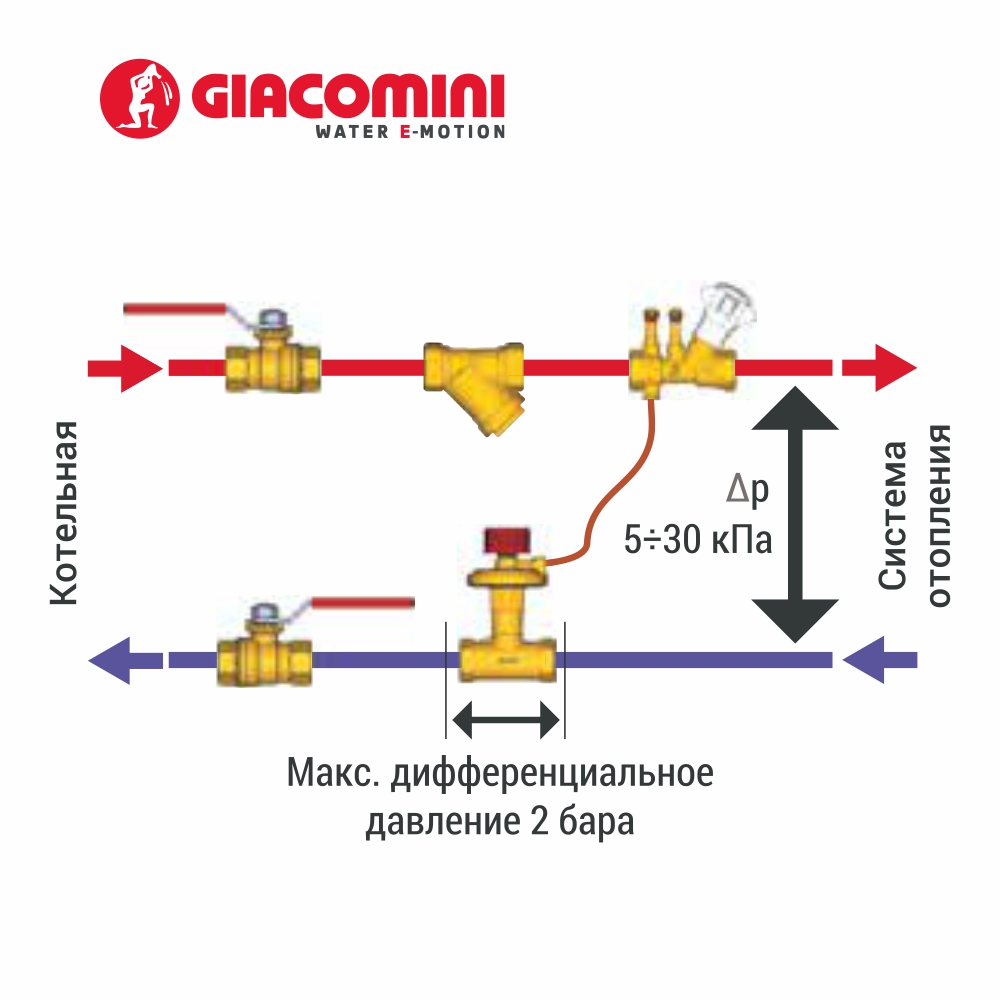

Устанавливается совместно с Автоматическим балансировочным клапаном R206С-1 или R206С

Запорно-балансировочный клапан R206B-1 Giacomini (Италия), ручной, резьбовой, с отводом для слива или подключения импульсной трубки (Подача, аналог ASV-I Danfoss)

Основные особенности

  • Отвод для слива или подключения импульсной трубки (резьба внутренняя ISO 228 — G 1/4”).
  • Функция полного перекрытия.
  • Возможность предварительной настройки.
  • Устройство Вентури со штуцерами давления для измерения расхода

Материалы

  • Корпус клапана выполнен из децинкованной коррозионностойкой латуни DZR (EN12165 – CW602N).
  • Рукоятка – из пластика ABS белого цвета с нанесённой настроечной шкалой.

Балансировочный клапан: установка и функционирование

Перед установкой клапана выполнить очистку системы. Перед клапаном на подаче следует установить фильтр, для защиты от загрязнений.

Для предварительной настройки следует пользоваться диаграммой, по которой определяют значение настройки для получения необходимого расхода Q в зависимости от дифференциального давления Δp для соответствующего размера клапана.

Для установки расчётного значения расхода, необходимо использовать диаграммы регулирования.

Балансировочный клапан оборудован устройством механической памяти степени открытия (предварительной настройки). Данный механизм ограничивает ход рукоятки при помощи блокирующего винта.
