Кран шаровой стальной регулирующий
Regula LD (Россия) приварной

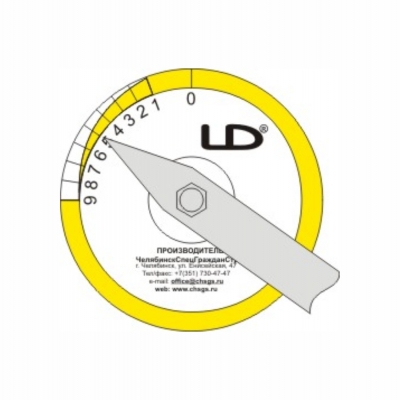

Кран шаровой стальной регулирующий Regula LD предназначен для изменения и настройки величины расхода перекачиваемой среды в магистрали, в которой установлен кран. Настройка расхода осуществляется с помощью рукоятки-указателя по встроенной шкале с линейной зависимостью регулирования. Регулирующий кран LD Regula устанавливается на трубопровод в соответствии со стрелкой, указывающей направление потока рабочей среды
Спецификация материалов
- Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С — LD Energy).
- Шар: нержавеющая сталь.
- DN 25-40: 20X13; DN 50-100: AISI 409.
- Шток: нержавеющая сталь (12Х18Н10Т, 20Х13).
- Уплотнение штока: фторсилоксановый эластомер.
- Уплотнение штока/подшипник скольжения: фторопласт упрочненный.
- Уплотнение шара: упрочненный фторопласт с дублирующим уплотнением из фторсилоксанового эластомера.
Управление
DN 25-100: рукоятка, окрашенная углеродистая сталь с полимерным наконечником.
Основные технические характеристики.
Пропускная способность KV
| Знач. | dn 20 |
dn 25 |
dn 32 |
dn 40 |
dn 50 |
dn 65 |
dn 80 |
dn 100 |
dn 125 |
dn 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,24 | 0,43 | 0,74 | 1,31 | 0,84 | 0,85 | 2,41 | 3,43 | 6,23 | 13,69 |
| 2 | 0,71 | 1,12 | 1,84 | 3,12 | 2,60 | 3,04 | 6,84 | 9,74 | 16,61 | 29,02 |
| 3 | 1,41 | 2,09 | 3,36 | 5,55 | 5,02 | 6,03 | 12,88 | 18,21 | 30,76 | 50,03 |
| 4 | 2,39 | 3,42 | 5,38 | 8,69 | 8,18 | 9,90 | 20,73 | 29,11 | 60,31 | 76,97 |
| 5 | 3,78 | 5,24 | 8,01 | 12,70 | 12,20 | 14,99 | 31,57 | 43,99 | 72,74 | 119,08 |
| 6 | 5,80 | 7,73 | 11,44 | 16,32 | 20,68 | 24,73 | 52,14 | 72,48 | 120,28 | 199,27 |
| 7 | 8,66 | 10,39 | 14,83 | 20,31 | 31,66 | 37,12 | 79,00 | 109,49 | 178,30 | 304,66 |
| 8 | 10,85 | 12,11 | 16,95 | 23,92 | 45,77 | 51,67 | 112,37 | 155,21 | 268,16 | 438,84 |
| 9 | 11,22 | 12,11 | 17,37 | 26,18 | 57,36 | 61,56 | 137,96 | 192,9 | 349,63 | 527,34 |
Масса и габаритные размеры равны запорным кранам LD, соответствующего диаметра.
