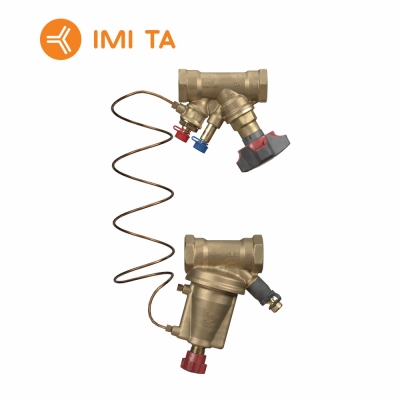

Автоматический балансировочный клапан (регулятор перепада давления) STAP IMI (Швейцария), резьбовой (Обратка, аналог ASV-PV Danfoss)

Автоматический балансировочный клапан (регулятор перепада давления) STAP IMI (Швейцария), резьбовой (Обратка, аналог ASV-PV Danfoss)

Прайс-лист.pdf
DNKvsЦена, сом
1/2" (15мм)1,40 м314 442
3/4" (20мм)3,10 м315 660
1" (25мм)5,50 м316 704
1 1/4" (32мм)8,50 м325 839
1 1/2" (40мм)12,8 м326 883
2" (50мм)24,4 м329 319

Рабочая температура: от -20 до +120°С.
Максимальное рабочее давление: до 16 бар.
Диапазон настройки:
— DN15-25: 10-60 кПа,
— DN32-50: 20-80 кПа.
В комплект поставки входят: клапан, капиллярная трубка, переходные штуцеры G1/2 и G3/4.

Регулятор перепада давления

DN 15-50, регулируемая настройка и запорная функция

Регулятор перепада давления STAP является высокоэффективным автоматическим балансировочным клапаном, поддерживающим его постоянным на потребителе. Этим обеспечивается точное, стабильное и плавное регулирование, снижается риск возникновения шума на регулирующих клапанах и, в результате, простота балансировки и ввода в эксплуатацию. Непревзойденная точность и компактность регулятора STAP делают его особенно удобным для использования во вторичном контуре систем тепло- и холодоснабжения.

Ключевые особенности

Разгруженный по давлению конус
Обеспечивает точное регулирование перепада давления.

Регулируемая настройка и запорная функция
Обеспечивает заданный перепад давления, гарантируя точную балансировку. Запорная функция делает техническое обслуживание простым и нетрудоемким.

Измерительные штуцеры с возможностью дренажа
Упрощает процесс балансировки и повышает ее точность.

Технические характеристики

Область применения:
Системы тепло- и холодоснабжения.

Функция:
Поддержание перепада давления
Настраиваемая величина перепада давления
Измерение
Закрытие
Дренаж (выборочно)

Диапазон размеров:
DN 15-50

Номинальное давление:
PN 16

Макс. дифференциальное давление (ΔpV):
250 кПа

Диапазон настроек:
DN 15 — 20: 5* — 25 кПа
DN 32 — 40: 10* — 40 кПа
DN 15 — 25: 10* — 60 кПа
DN 32 — 50: 20* — 80 кПа
*) Заводская настройка

Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C

Среда:
Вода и нейтральные жидкости, водногликолевая смесь (0-57%).

Материал:
Корпус клапана: AMETAL®
Верхняя часть: AMETAL®
Конус: AMETAL®
Штоки: AMETAL®
Уплотнительные кольца: Каучук EPDM
Мембрана: Каучук HNBR
Пружина: Нержавеющая сталь
Направляющая пружины: AMETAL® и усиленный PPS
Ручка: Полиамид

AMETAL® — это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Маркировка:
Корпус: TA, PN 16/150, DN, размер в дюймах и направление потока.
Верхняя часть: STAP, ΔpL 5-25, 10-40, 10-60 or 20-80.

Соединение:
Внутренняя резьба в соответствии с ISO 228, длина резьбы в соответствии с ISO 7-1.
